Käyttövesi- ja viemäriputkien asentaminen (tehty töissä.)

TEHTÄVÄ: Tarkoituksena oli vetää käyttövesiputkistot kahdelle hanalle ja wc-pytylle. Lisäksi toiselta hanalta viemäriputket wc:ssä sijaitsevaan tuuletusviemäriputkeen. Allas piti myös upottaa pöytään, sekä asentaa wc-pytty paikoilleen.

Lähtötilanteessa 15mm kupariputket ja tuuletusviemäri olivat wc:n oikeassa nurkassa, mistä niitä piti sitten jatkaa hanoille.

putket wc:n nurkassa

wc:n lavuaari

15mm putket katkaistiin oven yläpuolelta, jotta saatiin haarat 12mm putkille. 12mm putket kannakoitiin seinään kiinni ja liitettiin kalustesulkuihin.

Putket wc:n hanalle

15mm putket supistettiin 12mm puserrusliittimillä ja tehtiin viemäriputkien ohitus taivuttamalla putkia. Wc-pytylle haara tehtiin 12mm puserrus t-liittimellä.

Wc-pytyn jälkeen putkien matkaa jatkettiin kohti vasenta nurkkaa, josta tehtiin sitten läpiviennit seinän toisella puolella sijaitsivalle hanalle. Aluksi mitattiin reikien paikat ja tehtiin pienet reiät varmistaaksemme, että läpiviennit varmasti osuvat kohdalleen. Putket kannakoitiin ja M-press puristusosat puristettiin kiinni.

Seinän toisella puolella tilanne näytti alkuunsa tältä. Allas upotettiin pöytälevyyn ja kiinnitettiin siihen silikoonilla, sekä altaan mukana tulleilla kiinnikkeillä.

Hanalle tehtiin myös paikka pöytälevyssä. Mittaamalla molemmat saatiin halutuille kohdille, sekä kiristettyä paikoilleen.

Putket ja viemärit asennettiin paikoilleen sekä kannakoitiin.

Lopuksi wc-pytty asennettiin paikoilleen ja kytkettiin vesijohtoon. Pytty liimattiin lattiaan kiinni silikoonilla.

Lopuksi avattiin sulut ja tarkistettiin liitosten pitävyys. Testattiin vedentulo hanoille sekä pytylle. Kävin vielä seuraavana päivänä tarkistamassa liitokset ja kaikki oli kunnossa !

Käyttövesi- ja viemärijärjestelmien asennus. Tiskipöydän kiinnitys sekä vesipostin liittäminen (tehty koulussa)

Tarvikkeet:

- Vesiposti 18mm 1kpl

- Kupariputki 15mm 90cm

- Kupariputki 12mm 335cm

- 12mm puristuskulmia 5kpl

- Sulkuventtiili DN 15

- Hana (oras)

- Kalustesulut hanalle 2kpl

- Tiskipöytä

- 12mm kaksoisputkenkannattimia 2kpl

- 15mm putkenkannattimia 2kpl

- Supistus t-haara 1kpl

- 1/2"uk- 15 puserruskulmaliitin 1kpl

- Lenkkikannake 20-23mm 1kpl

- Lenkkikannake 20-24mm 1kpl

- Konsolikannakkeet 500mm 2kpl

- Ruuvit 7kpl

- Lvi-ruuvit 8kpl

- Jalkaruuvit 2kpl

- Letku

- Pistooli

- Letkuteline

- Klemmari 19-28mm

- Tiskialtaan hajulukkosarja

Työkalut:

- Rullamitta

- Knipex pihdit

- Jakoavain

- Ruuvinväännin

- Ruuvimeisseli vaihtopäillä

- 12mm putkentaivutin

- 15mm putkentaivutin

- Geberit puristuskone

- Putkileikkuri

- Saha

- Tussi

- Putkipihdit

Tiskialtaan asennus (tehty koulussa)

Homma alkoi nurkassa olevien vanhojen kalusteiden purkamisella. Pisulaari sekä lavuaari otettiin irti ja niille menevät putket purettiin.

Purkutyön jälkeen konsolikannakkeet kiinnitettiin seinään neljällä lvi-ruuvilla ja tiskipöytä kannakkeisiin samaisia ruuveja käyttäen. Tämän jälkeen hana kiinnitettiin tiskipöytään. Hanalle vedettiin 12mm kupariputket, jotka kalustesuluilla supistettiin 10millimetriin hanan putkille. Kupariputkea taivuttamalla ja 12mm puristuskulmia käyttäen putket saatiin vietyä hanalle. Kylmävesiputki supistettiin t-haaralla lavuaarin yläpuolelta siten, että hanalle menevä putki on 12mm ja vesipostille menevä putki pysyy 15mm. Putkikannattimia käytettiin pystysuunnassa 60cm ja vaakasuunnassa 30m välein.

Hajulukon asennus

Tiskialtaan alle rakennettiin hajulukkosarja, joka johtaa veden viemäriin. Putkia lyhennettiin sahalla, jotta asennus saatiin mahdollisimman jämäkäksi ja siistiksi. Viemäriputki tuettiin 47-51mm lenkkikannakkeella.

Vesipostin asennus

Vesiposti asennettiin tiskialtaan oikealle puolelle. Vesipostiin kiinnitettiin letku ja letkun päähän pistooli. Letku käärittiin seinään kiinnitettyyn telineeseen. Kylmävesiputki tuotiin vesipostille tiskialtaan yläpuolella. Putki kiinnitettiin seinään kahdella 15mm putkikannattimella. Putkea taivutettiin ylös, jotta vesiposti saataisiin haluttuun korkeuteen. Tämän jälkeen putki kiinnitettiin vesipostiin ja vesiposti kannakoitiin seinään kahdella lenkkikannakkeella.

Valurautaviemärin asennus (tehty koulussa)

Tarvikkeet:

-Tarkistusluukku 100mm

-3m DN100mm valurautaputki

-100mm Y-haara

-Kulmayhde 88/100mm 2kpl

-100/70 mm Y-haara

-30cm 70mm valurautaputki

-Kulmayhde 88/70mm

-Kulmayhde 45/70mm

-100mm liitospanta 8kpl

-70mm liitospanta 3kpl

-100mm putkikannake 2kpl

-70mm putkikannake

-Z-kannake 2kpl

-8mm kierretanko 10cm

Työkalut:

-Putkenkatkaisukone

-Kuusiokoloavainsarja

-Ruuvinväännin

-Rullamitta

Asennus:

Aluksi tarvittavat tiedot mitattiin, jotta viemäriputket saataisiin haluttuihin kohtiin katossa. Tarkistusluukku asennettiin n. 40cm korkeuteen lattian pinnasta. Tarkistusluukun jälkeen putkea jatkettiin ylöspäin, kunnes se haarautettiin 100mm Y-haaralla.
Haaraan liitettiin 88/100mm kulmayhde. Tämän jälkeen kulmayhteen jatkoksi asennettiin 100/70mm Y-haara, jotta viemärit saatiin kuljetettua oikeille paikoille suunnitellulla tavalla.

Y-haaralta 70mm putki kuljetettiin suoralla putkella kohti päämääräänsä. Yhdellä 88/70mm ja 45/70mm kulmayhteellä putket asennettiin haluttuun kohtaan. 100mm putki jatkoi Y-haaralta matkaa suoraa ja taitettiin lopulta 88/100mm kulmayhteellä kiinni kattoon. Kaikki liitokset tehtiin joko 100mm tai 70mm liitospannoilla. Putket tuettiin kahdesta kohtaa putkikannakkeilla kattoon Z-rautoja apuna käyttäen.

Muoviviemärin asennus (tehty koulussa)

Tarvikkeet:

-Lattiakaivo

-110/45 kulmayhde

-Viemäriputki SN8 110mm

-Haarayhde 110/110/88,5
-Supistusyhde 110/75
-Kulmayhde 75/88,5
-Kulmayhde 75/45
-Kulmayhde 75/68

Työkalut:

-Pistolapio

-Vatupassi

-Rullamitta

-Glidex liukuaine

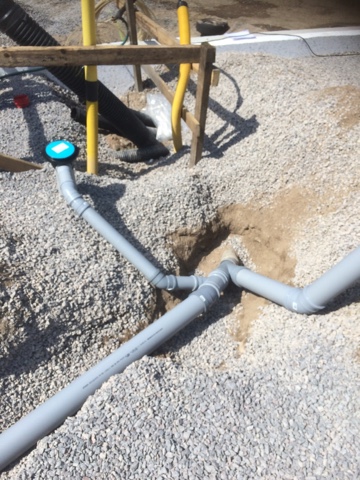

Tehtävänä oli tuoda käyttövesiviemäriputket suihkulta ja altaalta runkolinjalle. Aluksi seinän viereen kaivettiin sopivan syvä kuoppa, johon viemäriputket asetettiin. Kaivon sekä haarayhteen 110/110/88,5 paikat ja korkeudet oli merkattu seinään, joten ne laitettiin ensimmäisenä omille paikolleen (kuva 3).

Runkolinjaan lyötiin ensimmäisenä kiinni 110/45kulmayhde, josta jatkettiin noin 25cm SN8 putkella kohti altaalle tarkoitettua viemäriä. Tästä 20cm eteenpäin 110mm putkea, jotta altaalle tarkoitettu haarayhdin saatiin liitettyä.

Tämän jälkeen putkikoko supistettiin 75mm lattiakaivoa varten. 75mm putki saatiin kaivolle kolmea eri haarayhdettä käyttäen. Lopuksi kaivo kiinnitettiin putkistoon. Kaikissa liitoksissa käytettiin liukuainetta.

Kun putket oli liitetty toisiinsa niin lapioitiin putkien alle soraa siten, että putket olivat tukevasti ja kaivo sekä altaan alle jäävä aukko oikealla korkeudella. Putket kaatoivat runkolinjaa kohti mennessään 1cm. Lopuksi alussa kaivetut sorat heitettiin takaisin putkien päälle siten, että kaivo sekä tulpattu viemärinaukko jäivät sorapinnan yläpuolelle.
